一、 產品電氣規格

1、 額定電壓頻率：AC 220V / 50Hz

2、 電壓適應范圍：100V~260V

3、 額定功率：    2.5KW

二、 環境適應能力

1、 溫度：-20℃~50℃；

2、 濕度：≤95%

三、 基本性能概述

1、 電壓與功率特性：200-260V恒定功率輸出，200V以下恒流輸出；

2、 熱效率≥95%；

3、 IGBT過熱保溫度：95±5℃；

4、 工作頻率：20-40KHz；

5、 具有軟啟動加熱/停止模式；

6、 具有加熱線圈短路保護功能；

7、 具有抗干擾功能。

四、 產品主要應用領域

1、 工業高效加熱設備如塑膠機械注塑機、造粒機、吹膜機、拉絲機、中空成型機等等的節能改造中；

2、 民用加熱產品如電磁熱水器，電磁熱水瓶等高效加熱電器中

五、系統接線說明

1、  220V –IN1、220V-IN2接電源輸入。

2、 COIL1與COIL2接加熱線圈。

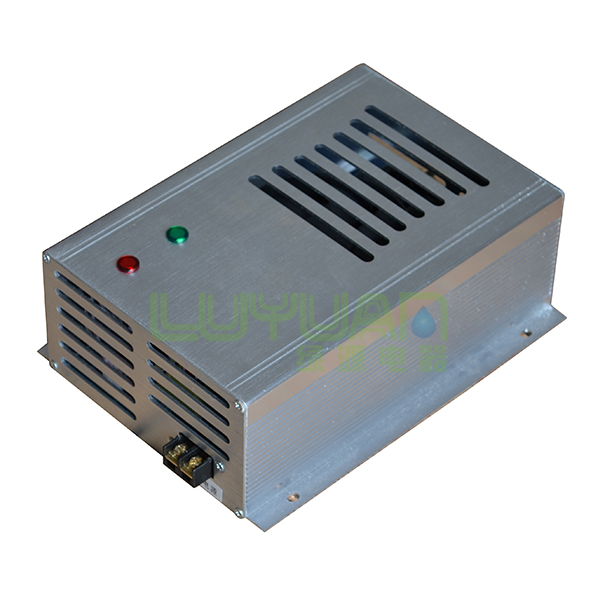

3、 指示燈P為電源指示燈，I為工作指示燈，B為故障指示燈。

六、安裝電磁感應加熱控制器說明

1、 一般一臺塑料機可以用多臺加熱器疊加達到其加熱功率。每個加熱器一般放在一個控制箱里。便于操作與維護。指示燈就可以接在控制箱外部。便于觀察加熱器的工作情況。也可以做一個大機箱放若干個電路板。

2、 加熱線圈一般橫截面積為4平方以上高溫線。繞在注塑機加熱管道外部。

3、 加熱線圈繞法時注意，一般有圓形繞法和U型繞法，當為U形繞法時，管道外部要用高溫棉包住約15-20mm；當圓形繞法時，管道外部要用高溫棉包住約20mm，再用玻璃絲帶包一層，然后繞線圈。開機工作頻率為20-40KHz。

4、 繞線圈完成后測量線圈電感量約為120-130uH （用勝利牌6243+電容電感表測量）。

5、 加熱器線圈要用云母繞包玻璃纖維編織耐高溫電纜。

6、 散熱器工作中帶電!請勿碰撞其它物體!!!
